W2.1ZK-34M1W73雙螺桿泵,配:Y5.5KW-4電機,流量:9m3/h壓力:1Mpa

     雙螺桿泵有密封式和不密封式兩種類型，按介質從一端還是 從兩端進入嚙合空間，雙螺桿又被分為雙吸式和單吸式兩種結構。雙螺桿泵是外嚙合的螺桿泵，它利用相互嚙合，互不接觸的兩根螺桿來抽送液體。雙螺桿泵為一種雙吸式非密閉的雙螺桿泵。一端伸出泵外的主動螺桿由原動機驅動。主動螺桿與從動螺桿具有不同旋向的螺紋。螺桿與泵體緊密貼合。從動螺桿是通過同步齒輪由主動螺桿帶動的。

     雙吸式二螺桿泵是主動螺桿在轉動時帶動從螺桿在襯套中轉動，依靠形成的密封腔的容積變化來輸送流體的。其次，螺桿是一個螺桿泵最重要的部分，因此我們首先設計的便是雙吸式二螺桿泵的主從動螺桿的結構。雙吸式二螺桿泵的設計過程中螺桿的設計有著舉足輕重的作用，螺桿的結構設計主要與所給定的流量和壓力以及所輸送的介質這些數據來確定的。在次，螺桿泵的密封是很重要的。螺桿泵是一個壓力泵，只有它的密封系統做好了才能產生足夠的壓力來輸送介質。因此在設計的過程中襯套與螺桿的密封、襯套與殼體的密封、螺桿與端蓋的密封都是我們要考慮的。最后，我們就是要選擇一些雙吸式二螺桿泵用的附件，像螺釘、軸承、安全閥、墊圈等　　　

　　常見的泵可以分為容積式泵和動力式泵兩大類。容積式泵包括往復泵、轉子泵和齒輪泵等，離心泵和軸流泵等則屬于動力式泵。本文所研究的雙吸式雙螺桿泵屬于容積式泵。螺桿泵的適用范圍很廣，被廣泛應用于石油、化工、航運、電力、機械液壓系統、食品、冶金、輕工、造紙、軍工、醫藥、船舶、機床、采礦、環保和污水處理等各種工業部門當中，發揮了巨大作用，具有很高的使用價值。

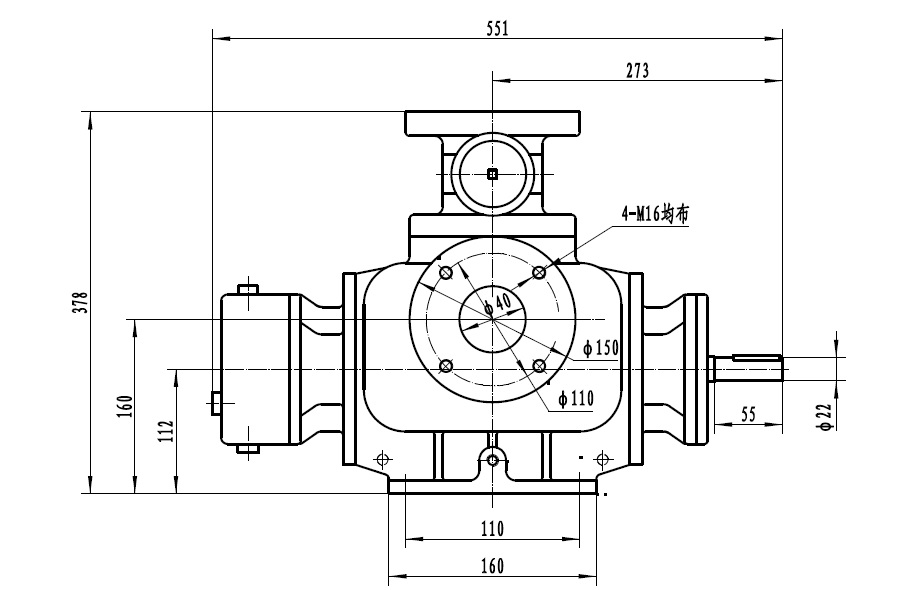

    W2.1ZK-34M1W73雙螺桿泵外形尺寸圖:

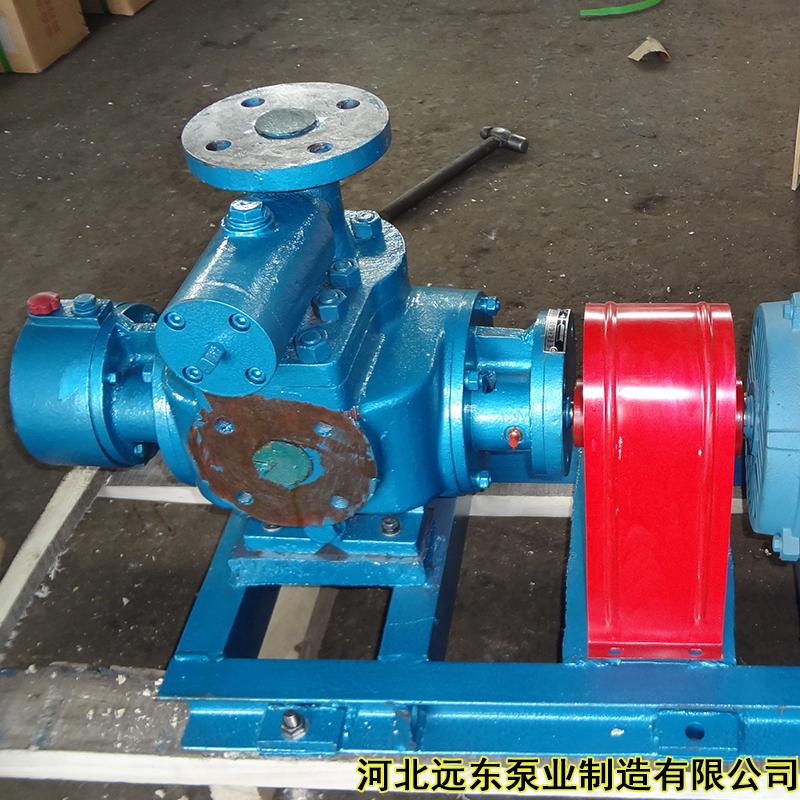

 W2.1ZK-34M1W73雙螺桿泵產品圖片
